設備・加工品・技術案内

弊社では金属プレス,溶接全般,無酸化ロー付,樹脂成形加工,プレス技術開発,試作などを承ります。
お気軽にお問い合わせください。

プレス設備・加工品

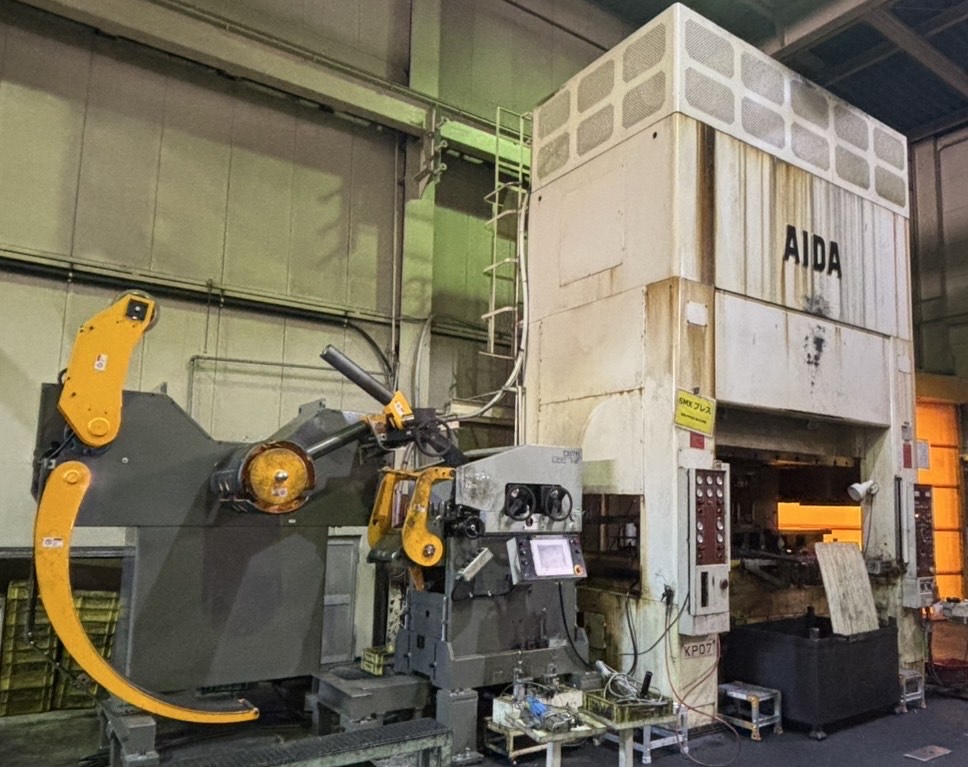

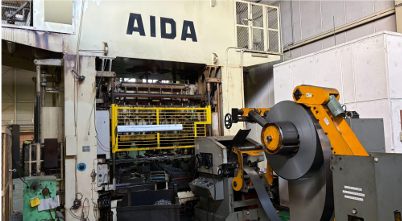

AIDA製

300t トランスファー８Stage
(アンコイラー付　レベラー装置有)

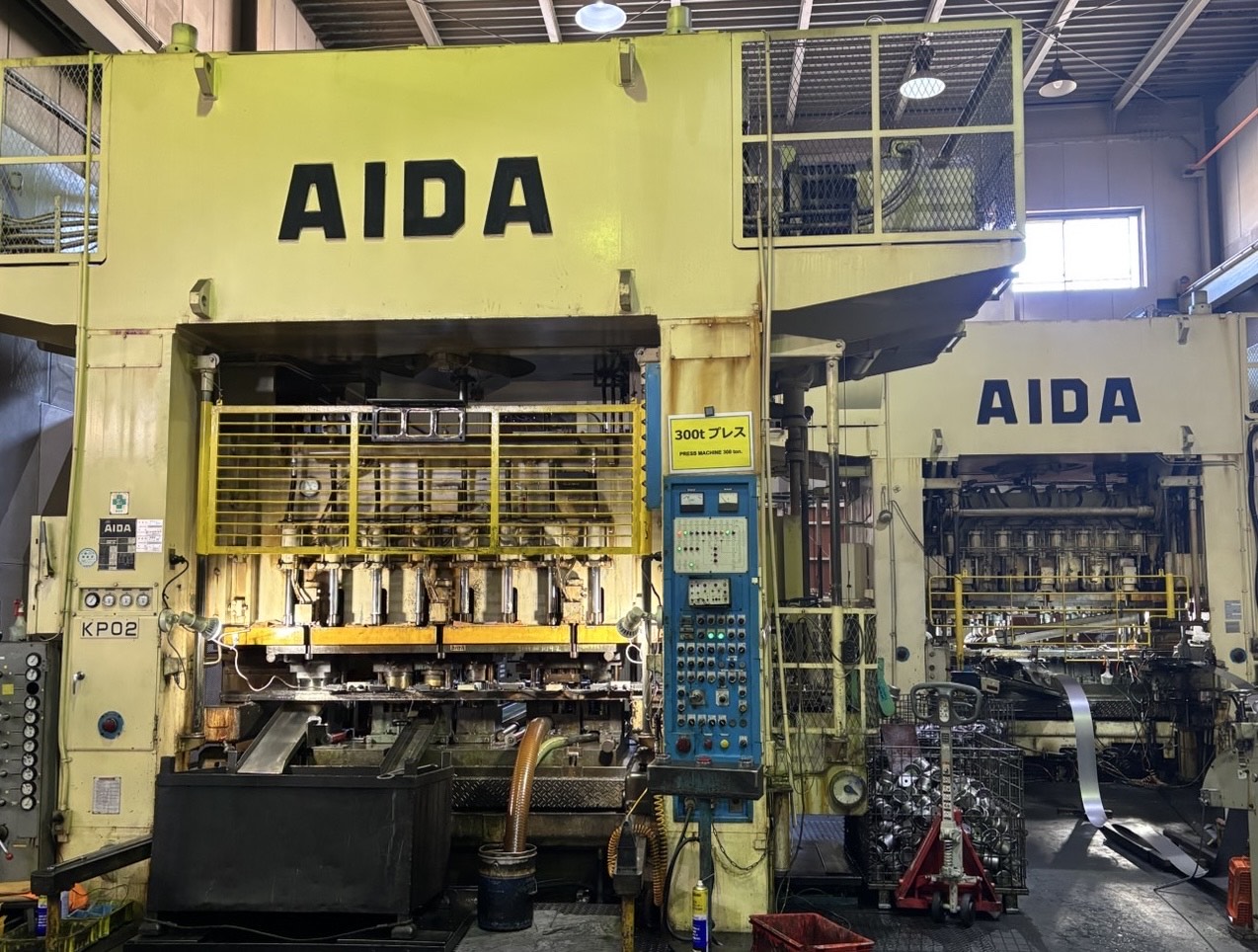

AIDA製

300t プレス
(順送プレス/リンクモーション)
Zクッション/３ノックアウト

AIDA製

200t プレス
トランスファー　８Stage

※レベラー装着可能

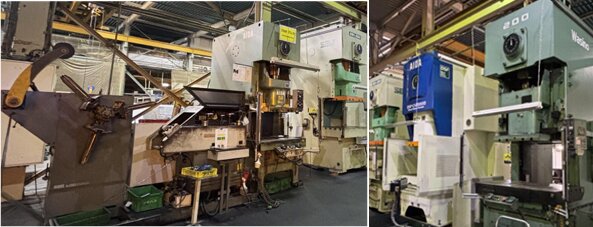

200t クランクプレス×２ (クッション付)
200tサーボプレス（サーボダイクッション付）

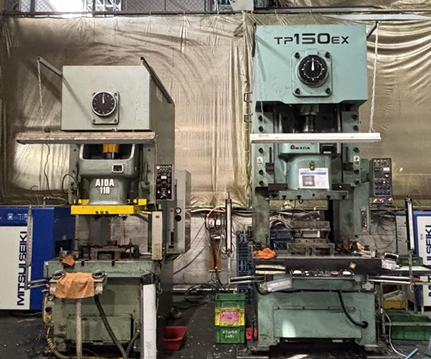

150t クランクプレス　レベラー付

150t クランクプレス
110t (ダイクッション付)

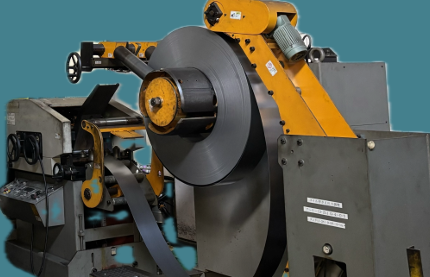

アンコイラー付レベラーx３

仕様：板厚t0.3x4.5mm
幅400mm
コイル3000kgMAX

自社製

プレス加工油自動給油装置
塗油ローラー
金型パンチ
ダイス他

鉄、ステンレス、アルミ他
丸、角、板物、複雑まで広範囲のプレス加工対応
0.5m/n～5mm(レベラー能力値）板厚のプレス加工が可能

プレス加工品例

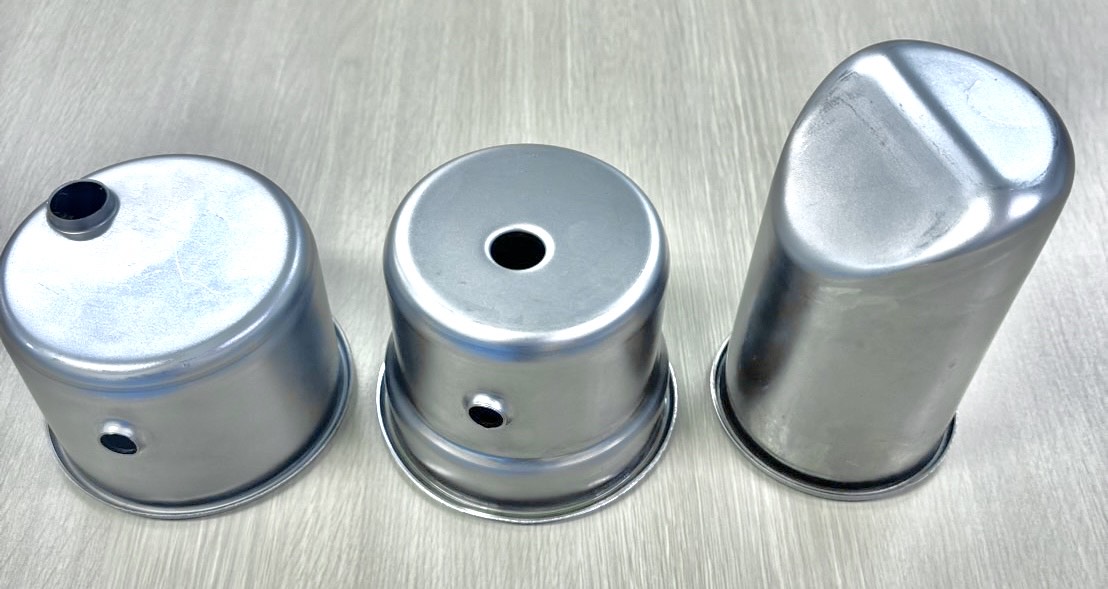

＜トランスファープレス加工品①＞

オイルリザーバータンク用部品

材質：SPCE 1.2mm
寸法：Φ60-80mm 高さ80-90mm
設備：300tトランスファープレス
加工技術：深絞り・サイドバーリング他

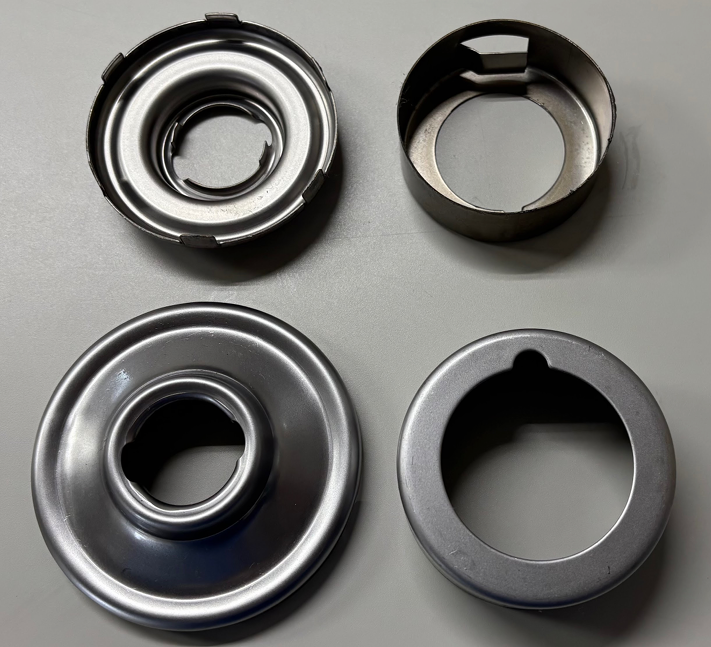

＜トランスファープレス加工品②＞

オイルリザーバータンク用部品

材質：SPCE 0.8mm/SPCC 0.8mm
寸法：フタΦ101mm 高さ28mm　バフラーΦ79-89mm 高さ24-35mm
設備：200tトランスファープレス
工程数：3-4工程
加工技術：口金成形・サイドカム成形
2種同時生産可能

＜順送プレス加工品＞

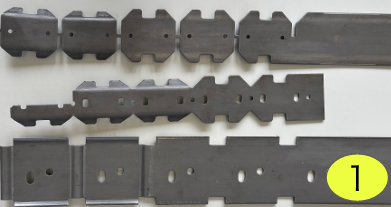

①スケルトン

材質：SS400　板厚4.5mm
寸法：幅95-128mmピッチ105-140mm
設備：300ｔリンクプレス

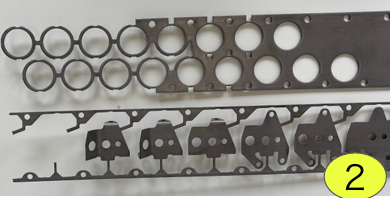

②スケルトン

材質：SPN270 2.5/5mm
寸法：幅130-140mm ピッチ65-90mm
設備：300tリンクプレス

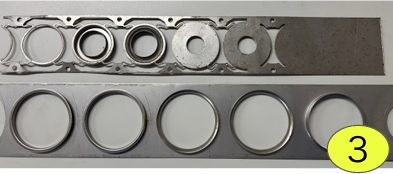

③スケルトン

材質：上 SPCC 下SUS304 板厚0.8
寸法：幅80mm-100mm ピッチ68ｰ98
設備：150tプレス

＜単発プレス加工品＞

④ブラケット

材質：SPN270 板厚1.5-2.3
寸法：150-190x130-180mm
設備：150t-200tプレス

⑤ 厚板ブラケット

材質：SPN270 板厚4.5
寸法：
設備：SMX300t

溶接設備・加工品

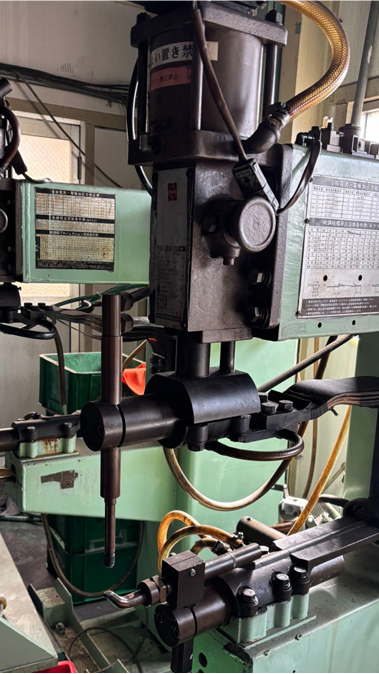

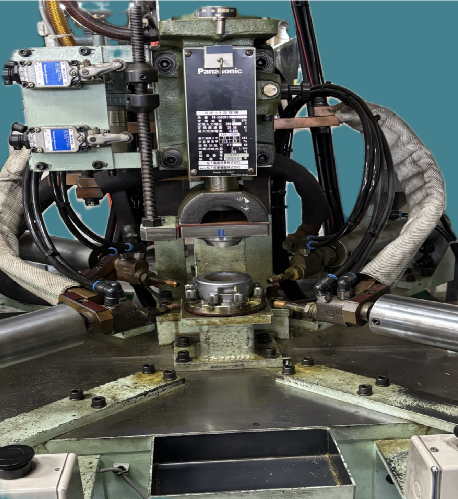

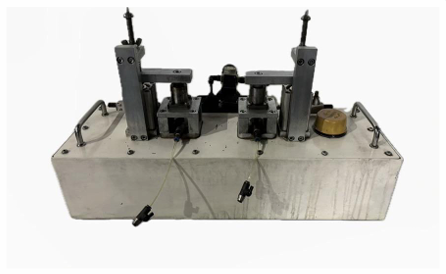

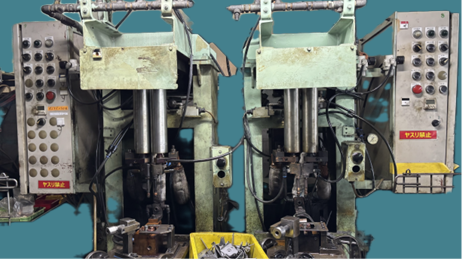

ナットフィーダー付スポットM6/M8

自社製　専用機

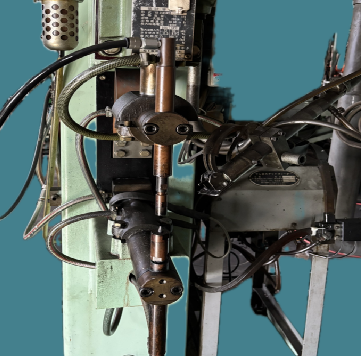

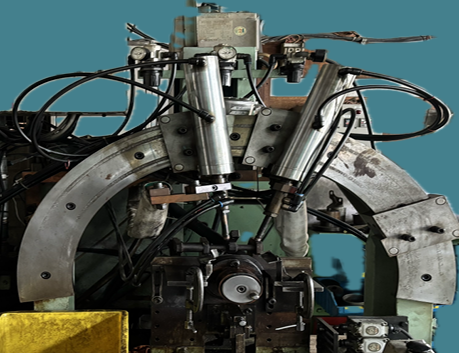

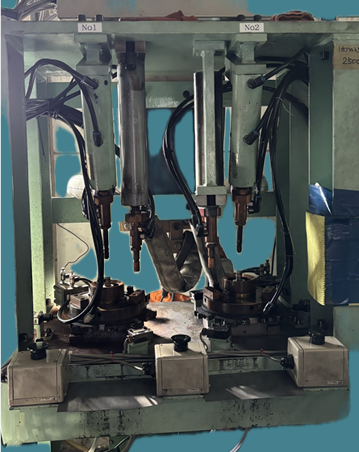

マルチスポット溶接機

スポット溶接機（汎用）

x2

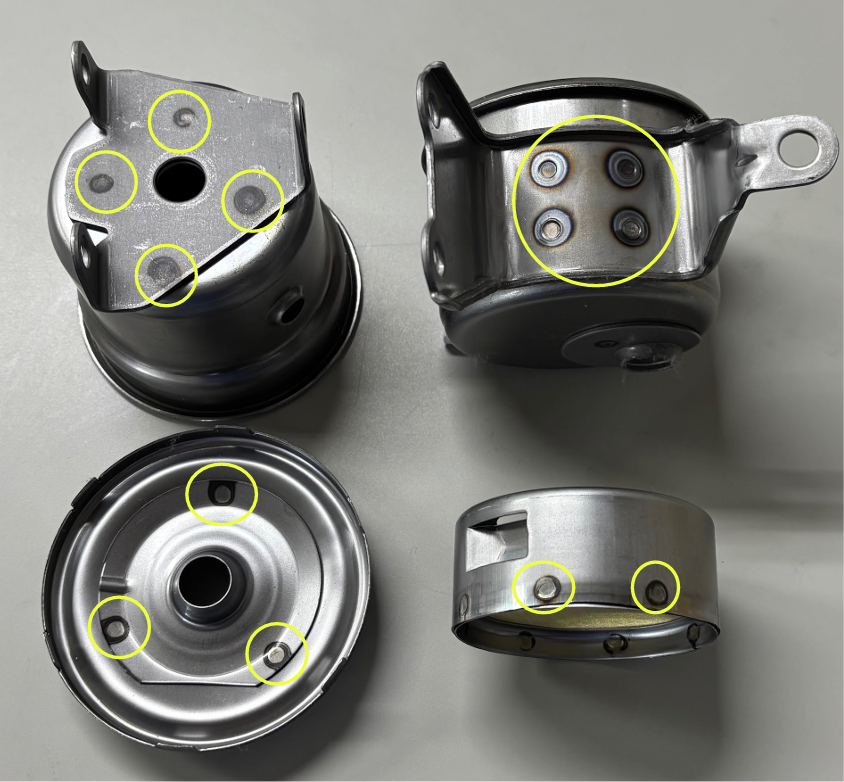

スポット溶接（マルチタイプ）

弊社工場では、溶接が必要な打点位置、打点数、形状などを考慮し専用機を開発しています。専用機の開発により、効率化を実現しています。

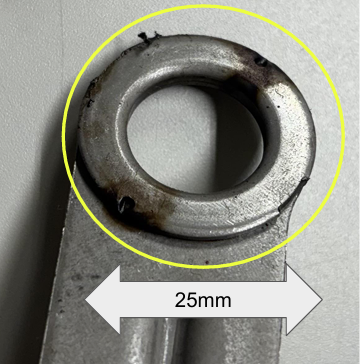

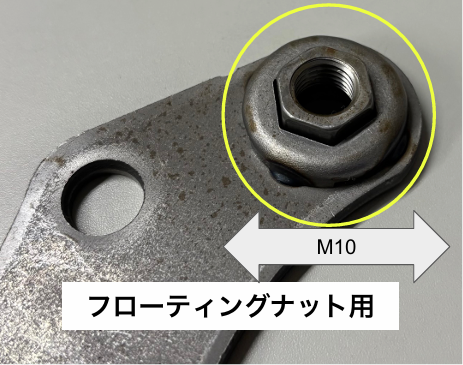

プロジェクション溶接

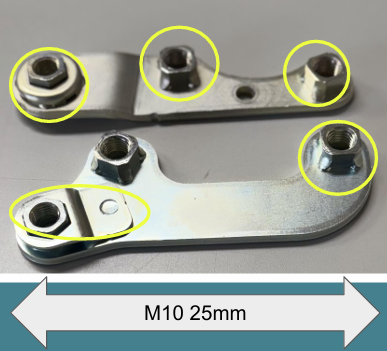

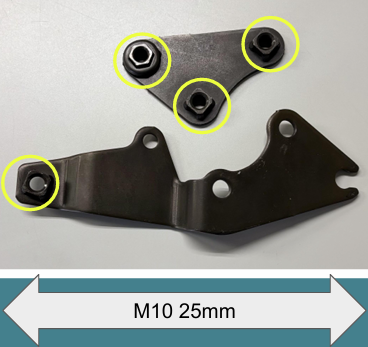

ウェルドナット溶接

プレス加工による凸成形を溶接が可能

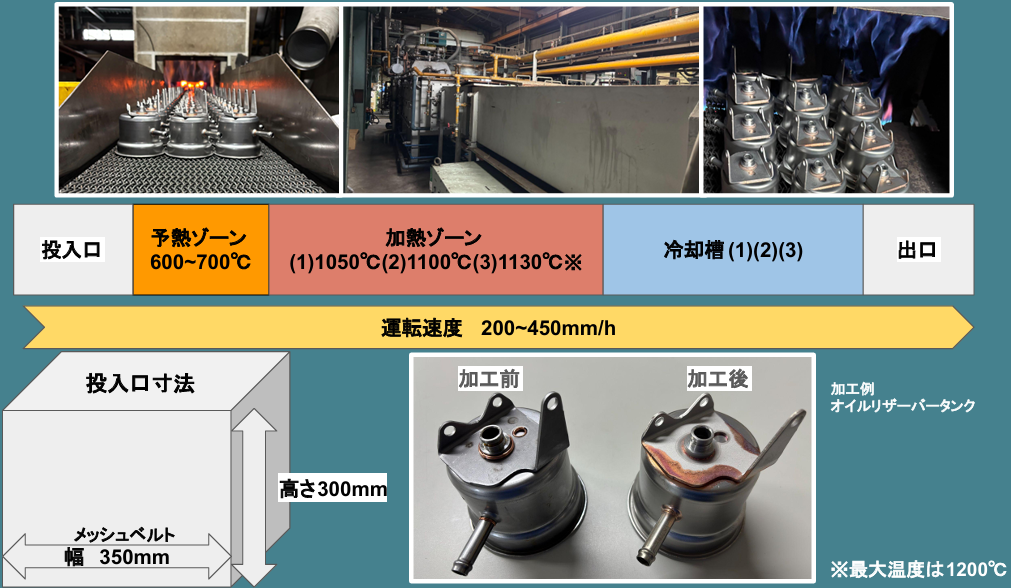

自動無酸化ロウ付機
